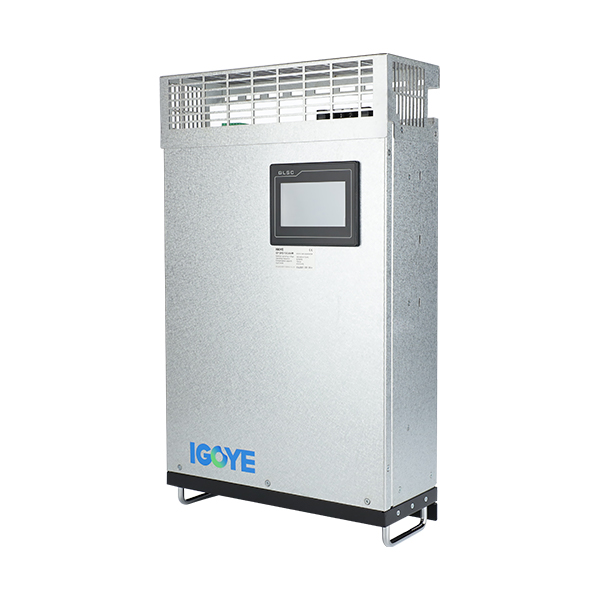

Podstawowe zasady aktywnych filtrów harmonicznych

Aktywne filtry harmonicznesą nowym specjalnym sprzętem do sterowania harmoniczną mocy wykonaną z nowoczesnej technologii elektroniki energetycznej i technologii cyfrowej przetwarzania sygnałów opartych na szybkich urządzeniach DSP. Składa się z dwóch głównych części: obwodu operacyjnego prądu poleceń i obwodu prądu kompensacji. Obwód operacyjny prądu poleceń monitoruje prąd w linii w czasie rzeczywistym, przekształca sygnał prądowy analogowy w sygnał cyfrowy i wysyła go do szybkiego cyfrowego procesora sygnału (DSP) w celu przetwarzania sygnału, oddziela sygnał harmoniczny od fali podstawowej lub wysyła impuls napędowy do obwodu prądu kompensacyjnego w obwodzie generacji prądu kompensacyjnego w obwodzie generowania prądu kompensacyjnego do obwodu rozliczeniowego. prąd o tej samej amplitudzie i przeciwnej polaryzacji jak prąd harmoniczny siatki i wstrzykuje ją do siatki, kompensując lub kompensując prąd harmoniczny i aktywnie eliminując harmoniczne mocy.

Zalety techniczne: zielony

Wydajność osiąga 97,2%, co oszczędza około 6500 kWh energii elektrycznej rocznie w porównaniu z aktywnymi filtrami o wydajności 95%

Wyższa wydajność Topologia zwiększona algorytm kontroli

Projekt termiczny i optymalizacja strukturalna oparta na precyzyjnych modelach

Miniaturyzacja

Tom to tylko 1/6 podobnych marek głównego nurtu, zajmują mniej miejsca

Dostosowanie się do różnych warunków pracy, innowacje instalacyjne, instalacja montowana na ścianie lub montowana na stojaku zużywa mniej surowców i chroni środowisko

Inteligentny

Kompensuj określone harmoniczne regulowane indukcyjne i pojemnościowe reaktywne kompensację systemu kompensacyjnego systemu kompensacji niezrównoważonego obciążenia, tłumienie systemu monitorowania rezonansu systemowego

Modułowość

N+1 Redundancja znacznie poprawia niezawodność systemu. Linia produkcyjna, lepsza zapewnienie jakości. Zmniejsz pojedyncze punkty awarii w systemie. Elastyczne równoległe połączenie w celu dostosowania się do różnych warunków pracy.

Charakterystyka funkcjonalna

Odfiltruj 2 ~ 50. harmoniczne w tym samym czasie lub wybierz dowolne harmoniczne w ciągu 2 ~ 50. do kompensacji. Czas reakcji jest mniejszy niż 300 μs

Użyj 3DSP+CPLD Full Digital Control Method i renomowanej międzynarodowej marki Szybkie IGBT, kontrola zamkniętej pętli, dokładne filtrowanie harmoniczne
