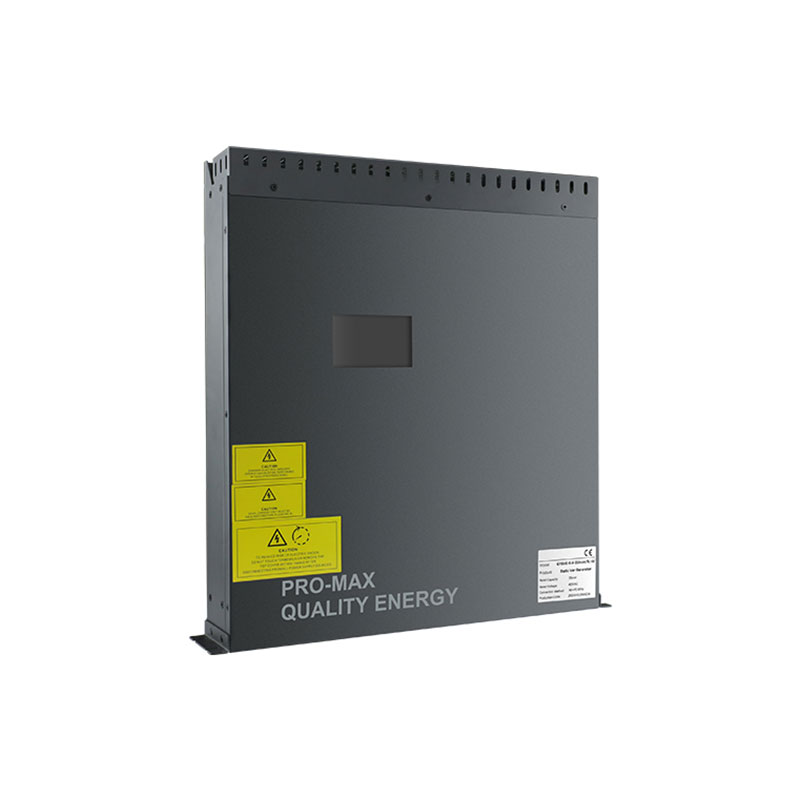

Jednofazowy montaż stojakowy filtr harmoniczny
Odkryj wysokiej jakości jednofazowe filtr harmoniczny montażowy, zaprojektowany w celu optymalizacji wydajności energii z energooszczędnymi korzyściami. To innowacyjne rozwiązanie Geya zapewnia zarówno wydajność, jak i niezawodność. Kupuj teraz i ulepsz swój system!
Jednofazowy filtr harmoniczny montażowy (AHF) zapewnia precyzyjne łagodzenie harmoniczne dla jednofazowych systemów zasilania 220 V. Korzystając z cyfrowego rdzenia sterowania DSP+CPLD i zaawansowanych algorytmów filtrowania, ten montaż AHF montowany w stojaku skutecznie anuluje prądy harmoniczne do 50. rzędu. Jego modułowa konstrukcja pozwala na elastyczne konfiguracje i uproszczoną konserwację. Wymiary prądu prądowego o wartości 25A i kompaktowe wymiary 220 mm x 330 mm x 160 mm (DWH) sprawiają, że jest idealny do integracji stojaka w różnych aplikacjach. Wymuszone chłodzenie powietrza zapewnia niezawodne działanie nawet w wymagających warunkach. Ten jednofazowy montaż harmoniczny filtr harmoniczny gwarantuje jakość i stabilność wrażliwego sprzętu.
Opis modelu:
| Gy | AHF | 0.22 | 25a | / | 2L | R |
| Kod korporacyjny | Aktywny filtr harmoniczny | Poziom napięcia 0,22: 220 V. |
Pojemność znamionowa （KVAR） 25A | 2L: jednofazowy | R: Mocowanie stojaka |
Cechy:
● Użyj DSP+CPLD Wszystkie cyfrowe rdzeń sterowania, trzypoziomowe technologię topologii, zaawansowany algorytm wykrywania harmonicznego i strategię kontroli PWM, aby osiągnąć dokładną rekompensatę prądu harmonicznego.
● Przyjęcie modułowej konstrukcji, która ułatwia równoległe połączenie wielu modułów, zajmuje niewielką przestrzeń i jest łatwy w utrzymaniu.
● Konstrukcja konstrukcyjna niezależnych kanałów powietrznych i niezależnych magazynów zapewnia stabilne działanie sprzętu.
● Może filtrować harmoniczne w szerokim zakresie harmonicznych, od 2 do 50 harmonicznych i jednocześnie rozwiązywać problem niezrównoważenia trójfazowego.
● Szybkość filtrowania harmonicznego jest wysoka. Jeśli pozwala na to pojemność, szybkość filtrowania prądu harmonicznego może wynosić nawet 95%. Ustaw 100% wyjście ograniczające prąd, aby zapewnić długoterminowe stabilne działanie sprzętu.
Zastosowania:
Jednofazowe filtry harmoniczne montażowe są kluczowe dla utrzymania czystej mocy w różnych środowiskach:
● Centra danych i pokoje serwerowe:Ochrona wrażliwego sprzętu IT przed zniekształceniem harmonicznym, zapewniając integralność danych i czas pracy systemu.
● Obiekty medyczne:Zapewnienie stabilnej mocy dla krytycznych urządzeń medycznych działających na dostawach jednoponowych 220V, zwiększając bezpieczeństwo pacjentów.
● Sprzęt telekomunikacyjny:Minimalizowanie interferencji harmonicznych w systemach telekomunikacyjnych, zapewniając jasną i niezawodną komunikację.
● Systemy kontroli przemysłowej:Poprawa wydajności i niezawodności jednofazowych systemów kontroli przemysłowej poprzez zmniejszenie zniekształceń harmonicznych.
Jednofazowe filtry harmoniczne montażu stojaka oferują skuteczne i oszczędzające przestrzeń rozwiązania łagodzące harmoniczne dla wrażliwych zastosowań jednofazowych.
Parametry techniczne:
| Seria 220V | Seria 380 V. | Seria 500 V. | Seria 690 V. | ||
| Wysokość | <2000 m, powyżej 2000 m, według GB/T3859.2 | ||||
| Temperatura otoczenia | -20 ～+50 ℃ | ||||
| Wilgotność względna | ≤90%, brak kondensacji na powierzchni, gdy miesięczna minimalna temperatura wynosi 25 ℃ | ||||
| Poziom zanieczyszczenia | Poziom III poniżej | ||||
| Napięcie robocze | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Częstotliwość pracy | 50 Hz ± 5% | ||||
| Prąd kompensacyjny | 25a | 25/50/75/100/150a | 100a | 100a | |
| Struktura siatki | L/N. | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Liczba jednostek połączone równolegle | Ulimited | ||||
| Ogólna wydajność maszyny | ≥97% | ||||
| Struktura siatki | 32KHz | 16KHz | 12,8 kHz | 12,8 kHz | |
| Zakres odszkodowań | 2 ～ 50 razy, wskaźnik pojedynczej kompensacji jest regulowany | ||||
| Wybór funkcji | Moc reaktywna | Moc reaktywna, moc reaktywna + asymetria | |||
| Moc reaktywna Wskaźnik odszkodowania | ≥95% | > 92% | |||
| Neutralne filtrowanie zdolność | Możliwość filtrowania linii neutralnej jest 3 razy większa niż możliwości filtrowania fazowego | ||||
| Pełny czas reakcji | ＜ 10 ms | ＜ 40 ms | ＜ 40 ms | ＜ 40 ms | |
| Hałas | ≤60dB | ≤60dB | ≤65db | ≤65db | |
| Metoda kontroli | 2-drogi interfejs RS485 (obsługuje GPRS/WiFi) | ||||
| Ochrona | Przeciążenie, nadprąd oprogramowania/sprzętu, przepięcie siatki i podnośnik, awaria zasilania, wyprzedzenie, ochrona zaburzenia częstotliwości itp. | Przeciążenie, nadprąd oprogramowania/sprzętu, przepięcie siatki i podnośnik, nierównowaga napięcia siatki, awaria zasilania, wyprzedzenie, nieprawidłowość częstotliwości, ochrona zwarcia itp. | |||
| Metoda instalacji | Stojak/montowany na ścianie | Stojak | |||
| Linia przychodząca | Powrót do przychodzącego （Rack typ ）、 Górny przychodzący （montowany na ścianie） | Z powrotem linia przychodząca | |||
| Poziom ochrony | IP20 | ||||
Model i specyfikacja:
| Modele | ||||
|---|---|---|---|---|
| Numer modelu | Prąd znamionowy (a) | Napięcie systemowe (v) | Wymiary (d*w*h) | Metoda chłodzenia |
| GY APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160 mm | Wymuszone chłodzenie powietrza |
| GY APF-0.4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89 mm | |
| GY APF-0,4-50A/4L-R/W. | 50 | 380 ± 20% | 460*490*89 mm | |
| GY APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190 mm | |
| GY APF-0.4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240 mm | |
| GY APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240 mm | |
| GY APF-0,5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275 mm | |
| GY APF-0,69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275 mm | |
