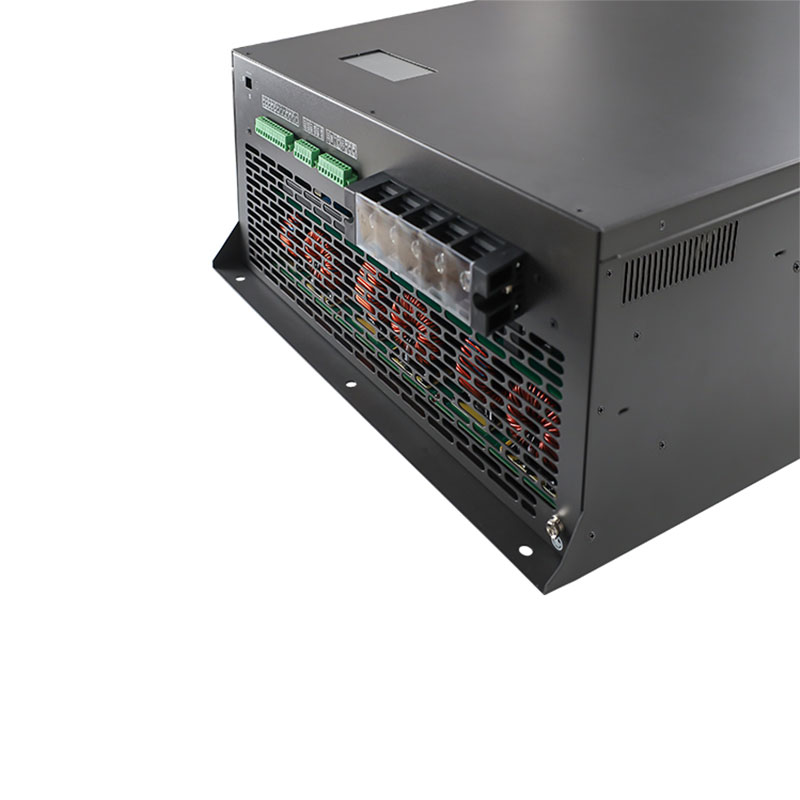

Trójfazowy trzyfazowy filtr harmoniczny montowany na ścianie
Jako zaufany dostawca Chin, Geya oferuje zaawansowany trzyfazowy trzyfazowy aktywny filtr harmoniczny montowany na ścianie, zawierający wysoką wydajność, trwałość, łatwą instalację i doskonałe łagodzenie harmoniczne. Ten filtr ten idealny dla różnych branż jest bardzo ceniony przez naszych klientów na całym świecie. Wyślij swoje zapytanie poniżej i doświadcz naszej najlepszej w klasie prędkości odpowiedzi w klasie w ciągu 24 godzin!
Trójfazowy trzyfazowy filtr harmoniczny montowany na ścianie (APF) dynamicznie łagodzi prądy harmoniczne, poprawiając jakość mocy systemy trójfazowe. Ta jednostka montowana na ścianie wykorzystuje zaawansowane DSP+CPLD Digital Kontrola i trzypoziomowa topologia dla precyzyjnej rekompensaty harmonicznej. To oferuje szeroki zakres filtrowania (od 2 do 50 harmonicznych), wysokie filtrowanie wydajność (do 95%) i szybki czas reakcji (<10 ms). Projekt modułowy pozwala na skalowalne rozwiązania poprzez równoległe połączenie. Filtr odnosi się również do nierównowagi trójfazowej i zawiera kompleksowe funkcje ochrony. Dostępne w różnych ocenach prądu (25A do 150a) i poziomach napięcia (220 V do 690 V).
Opis modelu:
| Gy | AHF | 0.4 | 50a | / | 3l | W |
| Kod korporacyjny | Aktywny filtr harmoniczny | Poziom napięcia 0,22: 220 V. 0,4: 380 V ± 20% 0,5: 500 V ± 20% 0,69: 690 V ± 20% |
Pojemność znamionowa （KVAR） 25/50/75/100/150A | 3L: Trójfazowy trójfazowy | W: Montowany na ścianie |
Cechy:
● Użyj DSP+CPLD Wszystkie cyfrowe rdzeń sterowania, trzypoziomowy technologia topologii,
Zaawansowany algorytm wykrywania harmonicznych i strategia kontroli PWM do osiągnięcia
Dokładna rekompensata prądu harmonicznego.
● Przyjąć modułową konstrukcję, która ułatwia równoległe połączenie wielu
Moduły, zajmują niewielką przestrzeń i jest łatwy w utrzymaniu.
● Konstrukcja konstrukcyjna niezależnych kanałów powietrznych i niezależnych magazynów
Zapewnia stabilne działanie sprzętu.
● Może filtrować harmoniczne w szerokim zakresie harmonicznych, od 2 do 50
Harmoniczne i jednocześnie rozwiąż problem z trójfazowym niezrównoważonym niezrównoważeniem.
● Szybkość filtrowania harmonicznego jest wysoka. Jeśli pojemność na to pozwala, harmoniczna
Obecna szybkość filtrowania może wynosić nawet 95%. Ustaw 100% wyjściowe ograniczające prąd
Aby zapewnić długoterminowe stabilne działanie sprzętu.
Zastosowania:
Trójfazowe trzyfazowe zamontowane na ścianie filtry harmoniczne są idealne Różne zastosowania wymagające precyzyjnego łagodzenia harmonicznego:
● Centra danych:Ochrona wrażliwego sprzętu przed harmoniczną
zniekształcenie.
● Szpitale:Zapewnienie niezawodnej siły dla krytycznego medycznego
urządzenia.
● Środowiska przemysłowe:Poprawa jakości mocy
Procesy produkcyjne, w tym petrochemiczne, farmaceutyczne, stalowe i
Przemysł półprzewodnikowy.
● Tkaniny i przemysł lekki:Zwiększenie wydajności i
Zmniejszenie problemów związanych z harmoniczną w ustawieniach tekstylnych i lekkich przemysłowych.
● Systemy energii odnawialnej:Integracja energii odnawialnej
źródła przy jednoczesnym utrzymaniu stabilności siatki.
Trójfazowe trzyfazowe zamontowane na ścianie filtry harmoniczne oferują kompakt oraz skuteczne rozwiązanie optymalizacji jakości energii w różnych aplikacjach.
Parametry techniczne:
| Seria 220V | Seria 380 V. | Seria 500 V. | Seria 690 V. | ||
| Wysokość | <2000 m, powyżej 2000 m, według GB/T3859.2 | ||||
| Temperatura otoczenia | -20 ～+50 ℃ | ||||
| Wilgotność względna | ≤90%, bez kondensacji na powierzchni, gdy minimum miesięczne Temperatura wynosi 25 ℃ | ||||
| Poziom zanieczyszczenia | Poziom III poniżej | ||||
| Napięcie robocze | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Częstotliwość pracy | 50 Hz ± 5% | ||||
| Prąd kompensacyjny | 25a | 25/50/75/100/150a | 100a | 100a | |
| Struktura siatki | L/N. | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Liczba jednostek połączone równolegle | Ulimited | ||||
| Ogólna wydajność maszyny | ≥97% | ||||
| Struktura siatki | 32KHz | 16KHz | 12,8 kHz | 12,8 kHz | |
| Zakres odszkodowań | 2 ～ 50 razy, wskaźnik pojedynczej kompensacji jest regulowany | ||||
| Wybór funkcji | Moc reaktywna | Moc reaktywna, moc reaktywna + asymetria | |||
| Moc reaktywna Wskaźnik odszkodowania | ≥95% | > 92% | |||
| Neutralne filtrowanie zdolność | Możliwość filtrowania linii neutralnej jest 3 razy większa niż w filtowaniu fazowym zdolność | ||||
| Pełny czas reakcji | ＜ 10 ms | ＜ 40 ms | ＜ 40 ms | ＜ 40 ms | |
| Hałas | ≤60dB | ≤60dB | ≤65db | ≤65db | |
| Metoda kontroli | 2-drogi interfejs RS485 (obsługuje GPRS/WiFi) | ||||
| Ochrona | Przeciążenie, nadprąd oprogramowania/sprzętu, przepięcie siatki i Podnośnik, awaria zasilania, wyprzedzenie, nieprawidłowość częstotliwości Ochrona itp. | Przeciążenie, nadprąd oprogramowania/sprzętu, przepięcie siatki i podnośnik, nierównowaga napięcia siatki, awaria zasilania, wyprzedzenie, Nieprawidłowość częstotliwości, ochrona zwarcia itp. | |||
| Metoda instalacji | montowany na ścianie | ||||
| Linia przychodząca | Górne przychodzące （montowane na ścianie） | ||||
| Poziom ochrony | IP20 | ||||
Model i specyfikacja:
| Modele | ||||
|---|---|---|---|---|
| Numer modelu | Prąd znamionowy (a) | Napięcie systemowe (v) | Wymiary (d*w*h) | Metoda chłodzenia |
| GY APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160 mm | Wymuszone chłodzenie powietrza |
| GY APF-0.4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89 mm | |
| GY APF-0,4-50A/4L-R/W. | 50 | 380 ± 20% | 460*490*89 mm | |
| GY APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190 mm | |
| GY APF-0.4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240 mm | |
| GY APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240 mm | |
| GY APF-0,5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275 mm | |
| GY APF-0,69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275 mm | |
