Zaawansowany statyczny generator typu szafki
Wprowadzenie zaawansowanego statycznego generatora statycznego VAR TYPE TOPETOWE DOSTĘPNE Rozwiązanie dla potrzeb autobusów!. Korekta dynamiczna, <10 ms odpowiedzi, modułowa konstrukcja. Idealny do przemysłu ciężkiego, ropy i gazu, wydobycia i energii odnawialnej.
Zaawansowane statyczne generatory VAR typu szafki oferują realizację zasilania o dużej pojemności za zastosowania przemysłowe. Systemy te, umieszczone w solidnych szafkach, zapewniają dynamiczną i precyzyjną korektę fluktuacji czynników mocy, poprawiając stabilność i wydajność systemu. Wykorzystując zaawansowaną kontrolę cyfrową DSP+CPLD i trzypoziomową technologię topologii, zapewniają one szybkie czasy reakcji (<10 ms) na różne zapotrzebowanie na obciążenie. Projekt modułowy umożliwia elastyczne rozszerzenie pojemności poprzez równoległe połączenie wielu jednostek. Kluczowe funkcje obejmują chłodzenie na wyprawy, kompleksowe funkcje ochrony (przepięcie, podsumowanie, nadprąd itp.) Oraz możliwości monitorowania zdalnego. Dostępne w różnych ocenach KVAR i poziomach napięcia w celu dostosowania do różnych systemów elektroenergetycznych przemysłowych.
Opis modelu:
| Gy | Asvg | 0.4 | 50K | / | 4l | C |
| Kod korporacyjny | Statyczny generator var | Poziom napięcia 0,22: 220 V. 0,4: 380 V ± 20% 0,5: 500 V ± 20% 0,69: 690 V ± 20% |
Pojemność znamionowa (KVAR) 5/15/35/50/75/100kVAR | 2L: jednofazowy 3L: Trójfazowy trójfazowy 4L: Trójfazowy czteroletni |
C: Cabint |
Cechy:
● Użyj DSP+CPLD Wszystkie cyfrowe rdzeń sterowania, trzypoziomowe technologię topologii, zaawansowany algorytm wykrywania mocy reaktywnej i strategię kontroli PWM w celu osiągnięcia dynamicznej i dokładnej kompensacji mocy reaktywnej.
● Przyjęcie modułowej konstrukcji, która ułatwia równoległe połączenie wielu modułów, zajmuje małą przestrzeń i jest łatwy w utrzymaniu.
● Konstrukcja konstrukcyjna niezależnych kanałów powietrznych i niezależnych magazynów zapewnia stabilne działanie sprzętu.
● Przeprowadź dynamiczną kompensację pełnego zasięgu dla indukcyjnej mocy reaktywnej i pojemnościowej mocy reaktywnej oraz jednocześnie rozwiąż problem z niezrównoważonym problemem trójfazowym.
● Dynamiczna prędkość odpowiedzi na obciążenie jest na poziomie milisekundowym, co może osiągnąć dynamiczną i dokładną rekompensatę w zakresie mocy reaktywnej obciążeń uderzeniowych.
Zastosowania:
Zaawansowane generatory statycznych VAR typu szafki znajdują zastosowanie w branżach wymagających dużej mocy, stabilnej rekompensaty energetycznej. Typowe zastosowania obejmują:
● Przemysł ciężki:Młyny stalowe, rośliny cementowe i inne ciężkie procesy przemysłowe korzystają z lepszej jakości energii i zmniejszonego zużycia energii.
● Ropa i gaz:Utrzymanie stabilnej energii w wymagających środowiskach i przetwarzania ropy i gazu.
● Operacje wydobywcze:Zapewnienie niezawodnego dostarczania mocy do operacji wydobywczych, nawet z wahaniami.
● Integracja energii odnawialnej:Wygładzanie wahań mocy z odnawialnych źródeł energii, takich jak energia słoneczna i wiatrowa.
● Systemy zasilania użyteczności publicznej:Zwiększenie stabilności siatki i jakości energii w dużych sieciach dystrybucji energii.
Zaawansowane statyczne generatory VAR typu szafki zapewniają solidne i skuteczne rozwiązanie do optymalizacji systemów elektroenergetycznych w wymagających środowiskach przemysłowych.
Parametry techniczne:
| Seria 220V | Seria 380 V. | Seria 500 V. | Seria 690 V. | |||
| Wysokość | <2000 m, powyżej 2000 m, według GB/T3859.2 | |||||
| Temperatura otoczenia | -20 ～+50 ℃ | |||||
| Wilgotność względna | ≤90%, brak kondensacji na powierzchni, gdy miesięczna minimalna temperatura wynosi 25 ℃ | |||||
| Poziom zanieczyszczenia | Poziom III poniżej | |||||
| Napięcie robocze | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Częstotliwość pracy | 50 Hz ± 5% | |||||
| Oceniona pojemność kompensacyjna | 5KVAR | 15/35/50/75/100KVAR | 90KVAR | 120KVAR | ||
| Struktura siatki | L/N. | 3P3W/3P4W | ||||
| Liczba jednostek połączonych równolegle | Ulimited | |||||
| Ogólna wydajność maszyny | ≥97% | |||||
| Częstotliwość na off | 32KHz | 16KHz | 12,8 kHz | 12,8 kHz | ||
| Wybór funkcji | Moc reaktywna | Reaktywne po wer 、 reaktywne po wer+nierównowaga | ||||
| Szybkość reaktywnej odszkodowania | ≥99% | > 95% | ||||
| Pełny czas reakcji | <10ms | |||||
| Hałas | ≤60dB | ≤60dB | ≤65db | ≤65db | ||
| Metoda kontroli | 2-drogi interfejs RS485 (obsługuje GPRS/WiFi) | |||||
| Ochrona | Przeciążenie, nadprąd oprogramowania/sprzętu, przepięcie siatki i podnośnik, awaria zasilania, wyprzedzenie, ochrona zaburzenia częstotliwości itp. | Przeciążenie, nadprąd oprogramowania/sprzętu, przepięcie siatki i podnośnik, nierównowaga napięcia siatki, awaria zasilania, wyprzedzenie, nieprawidłowość częstotliwości, ochrona obwodu strzału itp. | ||||
| Metoda instalacji | Stojak/montowany na ścianie | Stojak | ||||
| Linia przychodząca | Powrót do przychodzącego （Rack typ ）、 Górny przychodzący （montowany na ścianie） | Z powrotem linia przychodząca | ||||
| Poziom ochrony | IP20 | |||||
Model i specyfikacja:

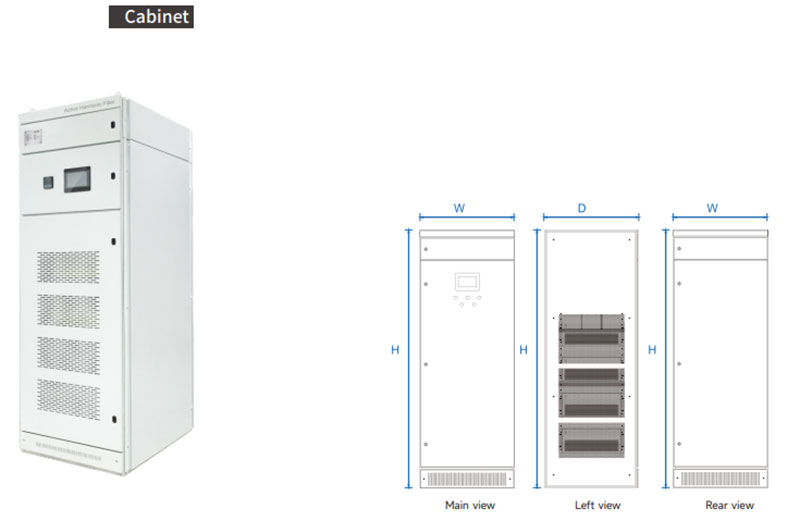

| Model urządzenia szafy | ||||
|---|---|---|---|---|
| Numer modelu | Pojemność odszkodowania (KVAR) | Napięcie systemowe (v) | Wymiary (d*w*h) | Metoda chłodzenia |
| GY ASVG-0,4-200K/4L-C | 200 | 380 ± 20% | 800*1000*2200 mm | Wymuszone chłodzenie powietrza |
| GY ASVG-0,4-250K/4L-C | 250 | 380 ± 20% | 800*1000*2200 mm | |
| GY ASVG-0,4-300K/4L-C | 300 | 380 ± 20% | 800*1000*2200 mm | |
| GY ASVG-0,4-400K/4L-C | 400 | 380 ± 20% | 800*1000*2200 mm | |
| GY ASVG-0,5-270K/4L-C | 270 | 500 ± 20% | 800*1000*2200 mm | |
| GY ASVG-0,69-360K/4L-C | 360 | 690 ± 20% | 800*1000*2200 mm | |
