Montowany na ścianie zaawansowany statyczny generator var
Geya jest wiodącym zaawansowanym producentem zaawansowanego statycznego generatora VAR. Wykorzystuje sterowanie cyfrową, oferuje szybką reakcję (<10 ms), koryguje nierównowagę i poprawia współczynnik mocy. Idealny do zastosowań w zakresie energii mieszkalnej, przemysłowej i odnawialnej.
Advance STATIC VAR generator: Seria GY ASVG jest zaawansowanym rozwiązaniem do dynamicznej kompensacji mocy reaktywnej. Ten montowany na ścianie ASVG wykorzystuje falownik typu napięcia podłączony równolegle do siatki, umożliwiając precyzyjną i szybką kontrolę mocy reaktywnej. Jego cyfrowy rdzeń DSP+CPLD, trzypoziomowa topologia i zaawansowane algorytmy zapewniają dokładną rekompensatę, rozwiązywanie trójfazowych niezrównoważenia i poprawa współczynnika mocy. Z czasem odpowiedzi mniejszej niż 10 ms jest idealny do zastosowań z wahaniami. Nadaje się do zastosowań w zakresie energii mieszkalnej, przemysłowej i odnawialnej.
Opis modelu:
| Gy | Asvg | 0.4 | 50K | / | 4l | W |
| Kod korporacyjny | Advance STATIC VAR generator | Poziom napięcia 0,22: 220 V. 0,4: 380 V ± 20% 0,5: 500 V ± 20% 0,69: 690 V ± 20% |
Pojemność znamionowa (KVAR) 5/15/35/50/75/100kVAR | 2L: jednofazowy 3L: Trójfazowy trójfazowy 4L: Trójfazowy czteroletni |
W: Montowany na ścianie |
Cechy:
● Użyj DSP+CPLD Wszystkie cyfrowe rdzeń sterowania, trzypoziomowe technologię topologii, zaawansowany algorytm wykrywania mocy reaktywnej i strategię kontroli PWM w celu osiągnięcia dynamicznej i dokładnej kompensacji mocy reaktywnej.
● Przyjęcie modułowej konstrukcji, która ułatwia równoległe połączenie wielu modułów, zajmuje małą przestrzeń i jest łatwy w utrzymaniu.
● Konstrukcja konstrukcyjna niezależnych kanałów powietrznych i niezależnych magazynów zapewnia stabilne działanie sprzętu.
● Przeprowadź dynamiczną kompensację pełnego zasięgu dla indukcyjnej mocy reaktywnej i pojemnościowej mocy reaktywnej oraz jednocześnie rozwiąż problem z niezrównoważonym problemem trójfazowym.
● Dynamiczna prędkość odpowiedzi na obciążenie jest na poziomie milisekundowym, co może osiągnąć dynamiczną i dokładną rekompensatę w zakresie mocy reaktywnej obciążeń uderzeniowych.
Zastosowania:
Polerek zaawansowany statyczny VAR jest odpowiedni do systemu dystrybucji energii mieszkaniowej, przemysłu oczyszczania drenażu i ścieków, rozproszonego przemysłu fotowoltaicznego, przemysłu chemicznego, przemysłu chemicznego i przemysłu naftowego, metalurgii, przemysłu odlewni i cementowego, przemysłu węglowego i wydobywczego, branży produkcji samochodów itp.
Parametry techniczne:
| Seria 220V | Seria 380 V. | Seria 500 V. | Seria 690 V. | |||
| Wysokość | <2000 m, powyżej 2000 m, według GB/T3859.2 | |||||
| Temperatura otoczenia | -20 ～+50 ℃ | |||||
| Wilgotność względna | ≤90%, brak kondensacji na powierzchni, gdy miesięczna minimalna temperatura wynosi 25 ℃ | |||||
| Poziom zanieczyszczenia | Poziom III poniżej | |||||
| Napięcie robocze | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Częstotliwość pracy | 50 Hz ± 5% | |||||
| Oceniona pojemność kompensacyjna | 5KVAR | 15/35/50/75/100KVAR | 90KVAR | 120KVAR | ||
| Struktura siatki | L/N. | 3P3W/3P4W | ||||
| Liczba jednostek połączonych równolegle | Ulimited | |||||
| Ogólna wydajność maszyny | ≥97% | |||||
| Częstotliwość na off | 32KHz | 16KHz | 12,8 kHz | 12,8 kHz | ||
| Wybór funkcji | Moc reaktywna | Reaktywne po wer 、 reaktywne po wer+nierównowaga | ||||
| Szybkość reaktywnej odszkodowania | ≥99% | > 95% | ||||
| Pełny czas reakcji | <10ms | |||||
| Hałas | ≤60dB | ≤60dB | ≤65db | ≤65db | ||
| Metoda kontroli | 2-drogi interfejs RS485 (obsługuje GPRS/WiFi) | |||||
| Ochrona | Przeciążenie, nadprąd oprogramowania/sprzętu, przepięcie siatki i podnośnik, awaria zasilania, wyprzedzenie, ochrona zaburzenia częstotliwości itp. | Przeciążenie, nadprąd oprogramowania/sprzętu, przepięcie siatki i podnośnik, nierównowaga napięcia siatki, awaria zasilania, wyprzedzenie, nieprawidłowość częstotliwości, ochrona obwodu strzału itp. | ||||
| Metoda instalacji | Stojak/montowany na ścianie | Stojak | ||||
| Linia przychodząca | Powrót do przychodzącego （Rack typ ）、 Górny przychodzący （montowany na ścianie） | Z powrotem linia przychodząca | ||||
| Poziom ochrony | IP20 | |||||

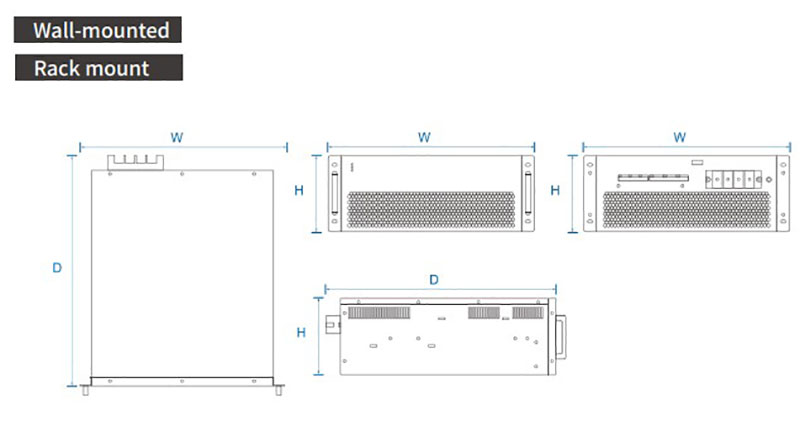

Model i specyfikacja:
| Modele | ||||
|---|---|---|---|---|
| Numer modelu | Pojemność odszkodowania (KVAR) | Napięcie systemowe (v) | Wymiary (d*w*h) | Metoda chłodzenia |
| GY ASVG-0.22-5K/2L-R/W. | 5 | 220 | 220*330*160 mm | Wymuszone chłodzenie powietrza |
| GY ASVG-0,4-15K/4L-R/W. | 15 | 380 ± 20% | 460*520*89 mm | |
| GY ASVG-0,4-35K/4L-R/W. | 35 | 380 ± 20% | 460*520*89 mm | |
| GY ASVG-0,4-50K/4L-R/W. | 50 | 380 ± 20% | 500*540*190 mm | |
| GY ASVG-0,4-75K/4L-R/W. | 75 | 380 ± 20% | 500*580*240 mm | |
| GY ASVG-0.4-100k/4L-R/W | 100 | 380 ± 20% | 500*580*240 mm | |
| GY ASVG-0,5-90K/4L-R/W. | 90 | 500 ± 20% | 495*675*275 mm | |
| GY ASVG-0,69-120K/4L-R/W. | 120 | 690 ± 20% | 495*675*275 mm | |
